用于中高功率的材料激光微加工，波長覆蓋 355-1080nm

Jenoptik 專門開發了 F-Theta JENar場鏡，用于中高功率的材料激光微加工，波長覆蓋 355-1080nm 。對于需要高功率和短脈沖的激光器應用，熔融石英 F-Theta 是合適選擇，波長范圍266-1100nm。Jenoptik提供各種波長的擴束鏡，以實現精確可靠的光束引導系統。我們的擴束鏡針對激光材料加工的精度要求進行了優化，并為各種激光材料加工應用提供合適的解決方案。除了 BEX 系列的手動可調擴束鏡外，我們還提供 BEX-M 系列電動可調擴束鏡和 Fix-BEX 系列固定放大倍率擴束鏡。

我們一站式供應各種類型的場鏡,石英場鏡,掃描聚焦鏡,平場聚焦鏡,耶拿場鏡,業納場鏡,平場透鏡,f-θ鏡,f-theta聚焦鏡,f-theta掃描透鏡,f-theta鏡頭,變倍擴束鏡,激光擴束器,可調擴束鏡,電動擴束鏡,手動變倍擴束鏡,電動變倍擴束鏡,連續變倍擴束鏡,可變擴束鏡,CO2變倍擴束鏡,變倍激光擴束鏡,電動變倍激光擴束器,硒化鋅擴束鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

聯系程經理快速獲取產品選型、最新報價和解決方案

手機： 18162698959(微信) 座機： 027-51858937 郵箱： czg@SintecLaser.com

資料下載

產品系列

產品經理信息

產品經理: 程經理
手機: 18162698959(微信)
座機: 027-51858937
郵箱: czg@SintecLaser.com

產品詳情
相關產品
相關文章

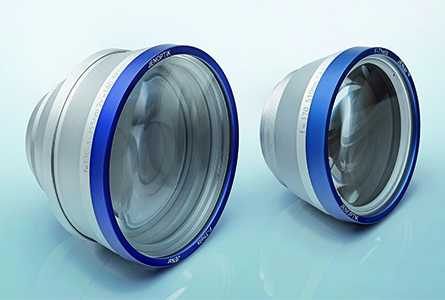

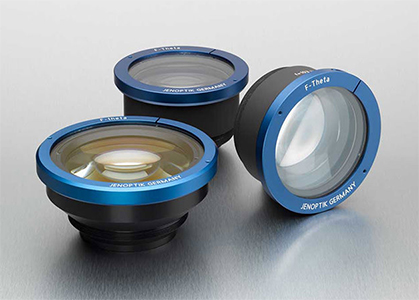

精密F-Theta場鏡

激光是快速有效地加工材料的最佳工具。例如，可以使用激光對金屬或塑料進行鉆孔、切割、雕刻、結構化或打標。我們的高性能F-Theta透鏡可用于特定應用領域或激光類型，并提供最佳光束質量、高精度和堅固的設計。Jenoptik專門開發了F-Theta JENar?透鏡，用于需要中高激光輸出的微材料加工。它們可用于從355-1080nm的波長。對于需要高功率和短脈沖激光器的應用，我們的熔融石英F-Theta透鏡是合適的選擇。它們的波長范圍為266-1100nm。借助新的APTAline?系列，我們可以提供最適合客戶要求的場鏡。高功率石英玻璃透鏡為可靠性、系列穩定性和耐用性很重要的苛刻應用提供了成本優化的解決方案。它們的波長范圍為355-1080nm。

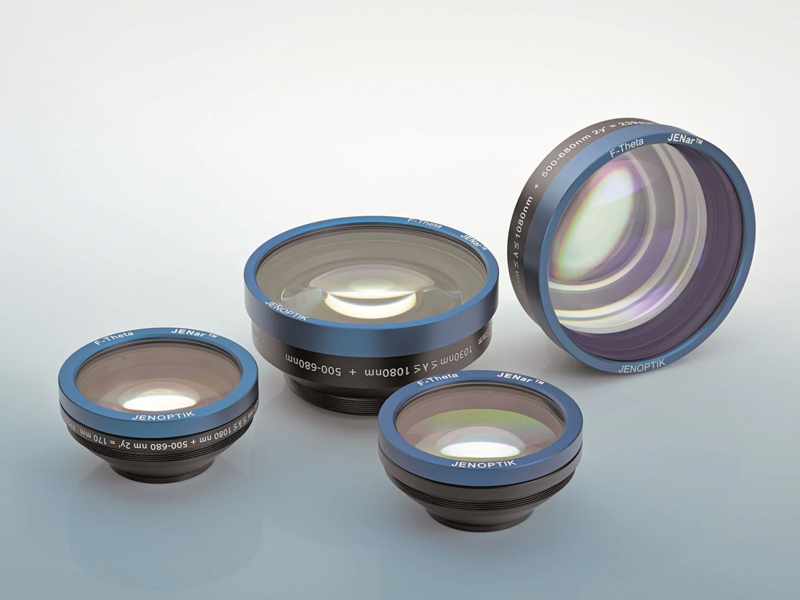

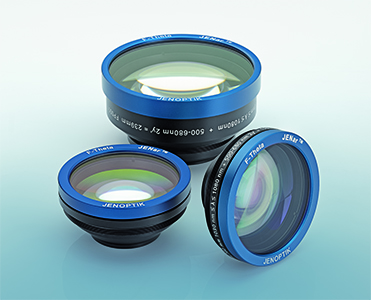

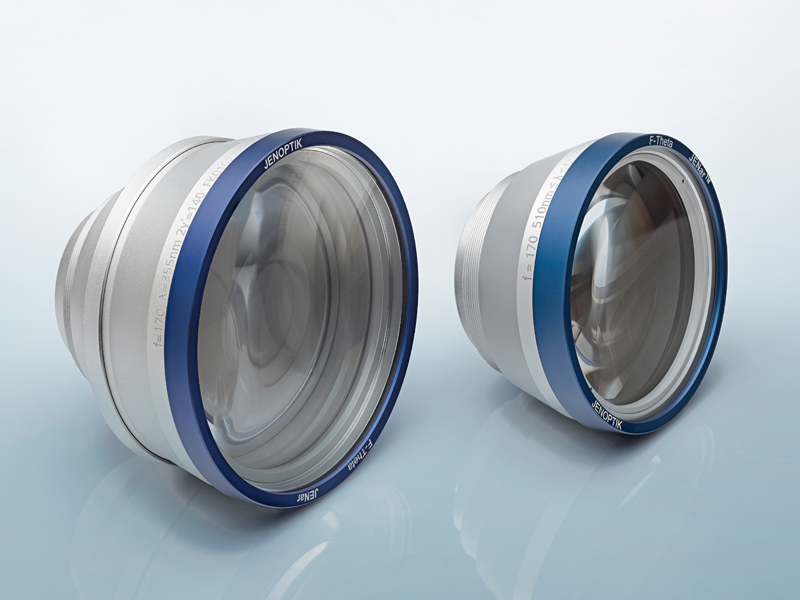

低功率JENar?場鏡

JENar?場鏡適用于355 -1080nm的波長，采用保護玻璃制成，非常耐用，特別適用于微材料加工中的典型應用。這些場鏡可以使用可用的STEP文件快速輕松地集成到任何系統中。每個場鏡都經過標準化的特定應用測試，以確保批量生產期間光學特性的一致性。這使得更換場鏡變得容易，且可以延長產品的生命周期。

JENar?場鏡

型號規格	波長	焦距	打標面積圓形/方形	掃描角度	入射光斑直徑	彌散光斑直徑	遠心度	工作距離	安裝螺紋	型號
JENar?53-355-24	355nm	53mm	Φ24/17×17mm	24.2°	10mm	3.5μm	0.4°	64.9mm	M85×1	017700-401-26
JENar?102-515...540-75	515-540nm	102mm	Φ75/53x53mm	43°	15mm	7μm	4.1°	132.9mm	M85×1	017700-202-26
JENar?108-515...540-75	515-540nm	108mm	Φ75/53x53mm	40°	15mm	7μm	4.8°	130.2mm	M85×1	017700-203-26
JENar?100-515...540-90	515-540nm	100mm	Φ90/64x64mm	53°	10mm	10μm	7.7°	95mm	M85×1	017700-209-26
JENar?170-515...540-160	515-540nm	170mm	Φ160/113x113mm	54°	14mm	12μm	10.9°	195mm	M85×1	017700-206-26
JENar?255-515...540-233	515-540nm	255mm	Φ233/165x165mm	52.1°	20mm	12μm	14.2°	294mm	M85×1	017700-205-26
JENar?330-515...540-347	515-540nm	330mm	Φ347/245x245mm	57.6°	16mm	23μm	18.4°	384.1mm	M85×1	017700-208-26
JENar?420-515...540-420	515-540nm	420mm	Φ420/297x297mm	57.1°	15mm	27μm	19.3°	485.2mm	M85×1	017700-207-26
JENar?100-1030...1080-93	1030-1080nm	100mm	Φ93/66 x66mm	54°	10mm	19μm	8.7°	87mm	M85×1	017700-024-26
JENar?125-1030...1080-80	1030-1080nm	125mm	Φ80/57 x57mm	±18.6°	15mm	16μm	4.9°	152.6mm	M85×1	017700-003-26
JENar?125-1030...1080-80+VIS	1030-1080nm	125mm	Φ80/57 x57mm	37.2°	15mm	16μm	4.9°	154.6mm	M85×1	601926
JENar?160-1030...1080-170	1030-1080nm	160mm	Φ170/120x120mm	60°	10mm	31μm	17.1°	178.4mm	M85×1	017700-019-26
JENar?160-1030...1080-170+VIS	1030-1080nm	160mm	Φ170/120x120mm	60°	10mm	31μm	17.1°	178.4mm	M85×1	601914
JENar?170-1030...1080-170	1030-1080nm	170mm	Φ170/120x120mm	57.4°	14mm	24μm	11.6°	194mm	M85×1	017700-018-26
JENar?255-1030...1080-239	1030-1080nm	255mm	Φ239/169x169mm	53.2°	20mm	24μm	14.3°	291mm	M85×1	017700-017-26
JENar?255-1030...1080-239+VIS	1030-1080nm	255mm	Φ239/169x169mm	53.2°	20mm	24μm	14.3°	291mm	M85×1	601948
JENar?350-1030...1080-452	1030-1080nm	350mm	Φ452/320x320mm	71°	15mm	46μm	23.7°	395.4mm	M85×1	017700-009-26
JENar?347-1030...1080-354	1030-1080nm	347mm	Φ354/250x250mm	57.6°	16mm	46μm	18.7°	403.8mm	M85×1	017700-022-26
JENar?347-1030...1080-355	1030-1080nm	347mm	Φ355/254x254mm	±29.1°	15mm	46μm	18.2°	403.6mm	M85×1	609661
JENar?420-1030...1080-420	1030-1080nm	420mm	Φ420/297x297mm	57.1°	15mm	55μm	18.7°	500.6mm	M85×1	017700-021-26

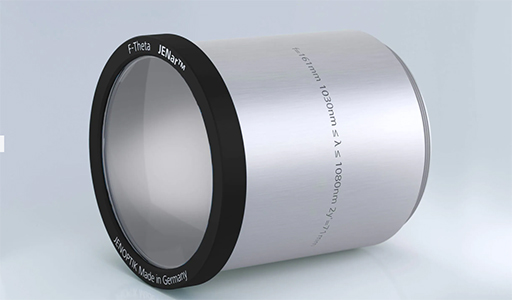

高功率APTAline?紅外場鏡

APTAline?系列場鏡適用于1030-1080nm的波長，這些石英玻璃高功率透鏡為高可靠性、穩定性和耐用性的苛刻應用提供了一種成本優化的替代方案。

高功率APTAline?紅外場鏡

型號規格	波長	焦距	打標面積圓形/方形	掃描角度	入射光斑直徑	彌散光斑直徑	遠心度	工作距離	安裝螺紋	型號
APTAline?160-1030...1080-110-AL	1030-1080nm	160mm	Φ110/78x78mm	±20°	14mm	22μm	5.2°	183.6mm	M85×1	689620
APTAline?255-1030...1080-160-AL	1030-1080nm	255mm	Φ160/114x114mm	±18°	20mm	25μm	7.2°	303.3mm	M85×1	689622
APTAline?161-1030...1080-71-AL	1030-1080nm	161mm	Φ71/50x50mm	±12.7°	14mm	23μm	4.1°	153.5mm	M85×1	679781

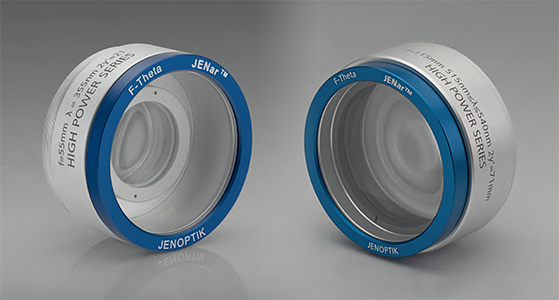

高功率Silverline?場鏡

Silverline?系列場鏡適用于266nm、355nm、1030-1080nm或900-1100nm的波長，專為需要高功率激光和短時脈沖的應用而開發，具有最低限度地吸收和高損傷閾值，由固體石英玻璃組成，具有很強的抗損壞性，限制衍射并提供高圖像質量，并在整個掃描范圍內提供高光斑一致性，能應對高達四千瓦的光束輸出功率，而無需主動冷卻。它們確保極高能量的激光器實現最小的焦移率。我們提供標準版F-theta物鏡，亦可根據您的具體要求特別定制。

Silverline?系列場鏡

型號規格	波長	焦距	打標面積圓形/方形	掃描角度	入射光斑直徑	彌散光斑直徑	遠心度	工作距離	安裝螺紋	型號
Silverline? 160-1030...1080-110	1030-1080nm	160mm	Φ110/78x78mm	±20°	14mm	22μm	5.2°	183.6mm	M85×1	017700-025-26
Silverline? 161-1030...1080-71	1030-1080nm	161mm	Φ71/50x50mm	±12.7°	14mm	23μm	4.1°	153.5mm	M85×1	660149
Silverline? 255-1030...1080-160	1030-1080nm	255mm	Φ160/114x114mm	±18°	20mm	25μm	7.2°	303.3mm	M85×1	017700-026-26
Silverline? 423-1030...1080-360	1030-1080nm	423mm	Φ360/255x255mm	±24.4°	14mm	59μm	16.4°	500.2mm	M85×1	609120
Silverline? 160-900...1100-110	900-1100nm	160mm	Φ110/78x78mm	±20°	14mm	19μm@900nm; 23μm@1100nm	5.2°	182.0mm@900nm; 183.9mm@1100nm	M85×1	601787
Silverline? 255-900...1100-160	900-1100nm	255mm	Φ160/114x114mm	±18°	20 mm	21μm@900nm; 26μm@1100nm	7.2°	301.5mm@900nm; 304.2mm@1100nm	M85×1	601804
Silverline? 423-900...1100-360	900-1100nm	423mm	Φ360/255x255mm	±24.4°	14mm	50μm@900nm; 61μm@1100nm	16.4°	496.8mm@900nm; 501.1mm@1100nm	M85×1	628951
Silverline? 115-515...540-71	515-540nm	115mm	Φ71/50x50mm	±18°	14mm	8μm	3.5°	146mm	M85×1	624103
Silverline? 163-515...540-92	515-540nm	163mm	Φ92/65x65mm	±16.4°	12mm	14μm	0.4°	234.7mm	M85×1	659612
Silverline? 55-355-21	355nm	55.8mm	Φ21.8/15.6x15.6mm	±11.3°	6 mm	6μm	0.83°	60.4mm	M85×1	605678
Silverline? 55-355-21	355nm	55.8mm	Φ16.5/11.7x11.7mm	±8.5°	8mm	4.5μm	0.54°	60.4mm	M85×1	605678
Silverline? 103-355-71	355nm	103mm	Φ71/50x50mm	±20.1°	9mm	8μm	2.4°	134.85mm	M85×1	017700-402-26
Silverline? 125-355-75	355nm	125mm	Φ75/53x53mm	±17.7°	10mm	8μm	0.01°	163.5mm	M85×1	628956
Silverline? 510-355-431	355nm	510mm	Φ431/328x328mm	±25.7°	14mm	24μm	18.2°	609mm	M85×1	017700-405-26
Silverline? 255-355-240	355nm	255mm	Φ240/170x170mm	±27.1°	10mm	17μm	12.7°	313.6mm	M85×1	017700-406-26
Silverline? 170-355-140	355nm	170mm	Φ140/100x100mm	±25°	10mm	11μm	4.8°	235.8mm	M85×1	586840
Silverline? 103-266-71	266nm	103mm	Φ71/50x50mm	±20.1°	9mm	6μm	2.6°	133mm	M85×1	017700-601-26

精密可調擴束鏡

無論是用于生產還是實驗室，我們都提供各種波長的擴束鏡，以實現精確可靠的光束引導系統。我們的擴束鏡針對激光材料加工的精度要求進行了優化，并為各種激光材料加工應用提供合適的解決方案。除了BEX系列的手動可調擴束鏡外，我們還提供BEX-M系列電動可調擴束鏡和Fix-BEX系列固定放大倍率擴束鏡。

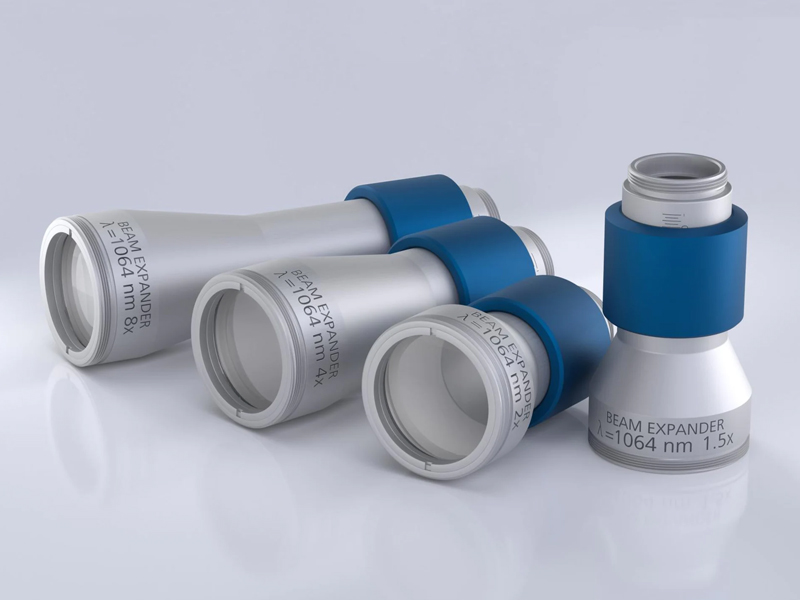

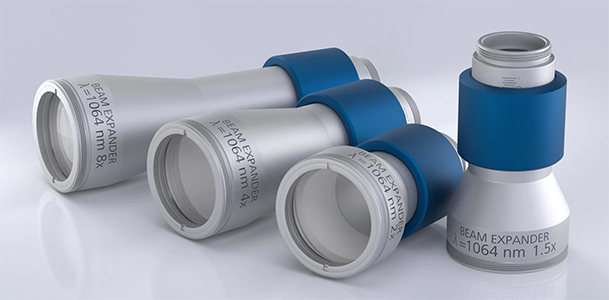

Fix-BEX系列固定放大倍率擴束鏡

Fix-BEX系列擴束鏡適用于大功率和超短脈沖系統，擁有高達8mm(1/e2)的大輸入孔徑。它提供清晰穩定的激光功率，可在高功率下以1.5x、2x、4x 或8x擴展系數使用。高精度光學設計確保衍射限制成像并防止內部焦點。它還帶有一個發散設置作為標準。外殼由不銹鋼制成，具有最大的阻力和耐用性，光學元件由帶有AR涂層的堅固的石英玻璃制成，為了在其反向模式下使用，擴束鏡在兩側都有螺紋。

Fix-BEX系列固定放大倍率擴束鏡

波長	擴束倍數	機械輸入孔徑	機械輸出孔徑	通光孔徑	連接	型號
355nm	1,5x	16mm	40 mm	8 mm	M30x1/M50x1	663991
	2x	16mm	40 mm	8 mm	M30x1/M50x1	663992
	4x	12mm	40 mm	5mm	M30x1/M50x1	663993
	8 x	7mm	40 mm	3mm	M30x1/M50x1	663994
532nm	1,5x	16mm	40 mm	8 mm	M30x1/M50x1	665477
	2x	16mm	40 mm	8 mm	M30x1/M50x1	665474
	4x	12mm	40 mm	5mm	M30x1/M50x1	664780
	8 x	7mm	40 mm	3mm	M30x1/M50x1	664683
1030-1080nm	1,5x	16mm	40 mm	8 mm	M30x1/M50x1	665479
	2x	16mm	40 mm	8 mm	M30x1/M50x1	665475
	4x	12mm	40 mm	5mm	M30x1/M50x1	664787
	8 x	7mm	40 mm	3mm	M30x1/M50x1	664689

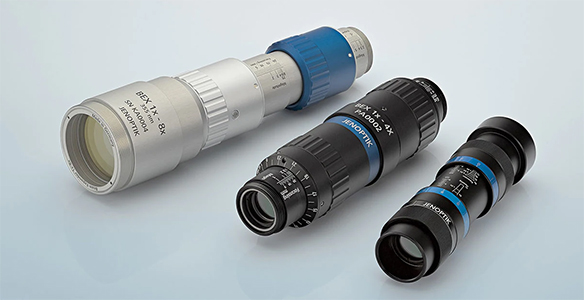

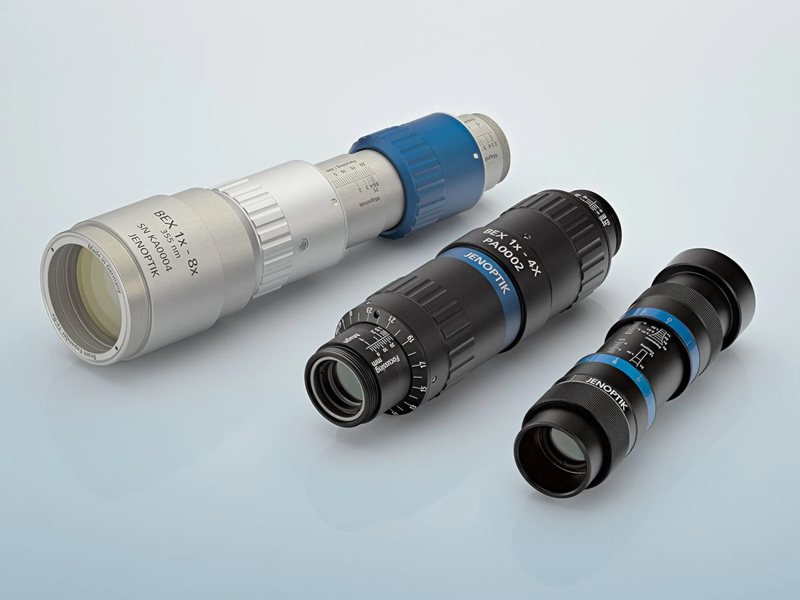

BEX系列手動可調可變放大倍率擴束鏡

我們的可調擴束鏡滿足激光材料加工的高精度要求。所有版本均提供 355nm、515...540nm和 1030...1080nm的波長。

BEX 1x-4x熔融石英可變擴束鏡以緊湊的長度提供高圖像質量，可在1x和4x擴展系數之間進行無限調整。

BEX 1x-4x Steadfast穩定型擴束鏡的特點是機械設計能夠以穩定、線性的方式引導可移動光學元件。這減少了機械制造不規則性的影響，并在改變放大倍率或發散度時提高了光束穩定性，設置也可以方便地鎖定，諸如振動或系統加速度之類的影響被最小化，易于維護和設置。

BEX 2x-10x可變擴束鏡專為需要加寬光束直徑的應用而設計，具有特別大的變焦范圍。所有版本都具有2-10倍之間的無縫可調縮放系數。

BEX 1x-8x熔融石英可變擴束鏡可在整個放大倍率范圍內實現衍射限制的圖像質量。優化的AR涂層可確保最高的透射率和最低的熱影響，確保高功率激光應用中的耐用性和高損傷閾值。

BEX系列手動可調可變放大倍率擴束鏡

型號	波長	擴束倍數	放大倍數		透過率	最大入射孔徑	連接	型號
型號	波長	擴束倍數	擴束刻度	聚焦刻度	透過率	最大入射孔徑	連接	型號
BEX 1x-4x	355nm	1x	14.8mm	0.0mm	≥97%	4.0mm	螺口直徑37.6 mm或30x1mm連接螺紋	017052-402-26
		2x
		3x
		4x	0.0mm	26.5mm
	515-540 nm	1x	14.8mm	0.0mm	≥97%	4.0mm	螺口直徑37.6 mm或30x1mm連接螺紋	017052-202-26
		2x
		3x
		4x	0.0mm	26.5mm
	1030-1080nm	1x	14.8mm	0.0mm	≥97%	4.0mm	螺口直徑37.6 mm或30x1mm連接螺紋	017052-012-26
		2x
		3x
		4x	0.0mm	26.5mm
BEX 1x-4x Steadfast	355nm	1x	14.8mm	0.0mm	≥97%	4.0mm	螺口直徑45.0 mm或30x1mm連接螺紋	593354
		2x
		3x
		4x	0.0mm	26.5mm
	515-540 nm	1x	14.8mm	0.0mm	≥97%	4.0mm	螺口直徑45.0 mm或30x1mm連接螺紋	593355
		2x
		3x
		4x	0.0mm	26.5mm
	1030-1080nm	1x	14.8mm	0.0mm	≥97%	4.0mm	螺口直徑45.0 mm或30x1mm連接螺紋	582823
		2x
		3x
		4x	0.0mm	26.5mm
BEX 2x-10x	355nm	2x	0.0 mm	0.0 mm	≥ 96 %	6.0 mm	螺口直徑37.6 mm	017052-401-26
		3x				6.0 mm
		4x				5.0 mm
		5x				4.5 mm
		6x				4.0 mm
		7x				3.5 mm
		8x				3.0 mm
		9x				2.7 mm
		10x	9.7 mm	7.1 mm		2.2 mm
	515-540 nm	2x	0.0 mm	0.0 mm	≥ 96 %	8.0 mm	螺口直徑37.6 mm	017052-201-26
		3x				7.0 mm
		4x				6.0 mm
		5x				5.0 mm
		6x				4.0 mm
		7x				4.0 mm
		8x				3.5 mm
		9x				3.2 mm
		10x	10x	9.7 mm		3.0 mm
	1030-1080nm	2x	0.0 mm	0.0 mm	≥ 96 %	8.0 mm	螺口直徑37.6 mm	017052-001-26
		3x				8.0 mm
		4x				7.0 mm
		5x				6.0 mm
		6x				5.0 mm
		7x				4.0 mm
		8x				3.5 mm
		9x				3.2 mm
		10x	10x	9.7 mm		3.0 mm
BEX 1x-8x	355nm	1x	10.3 mm	0.0 mm	≥ 97 %	9.0 mm	螺口直徑55.0 mm或30x1mm連接螺紋	586117
		2x	17.5 mm	11.4 mm		9.0 mm
		3x	17.0 mm	15.2 mm		9.0 mm
		4x	14.6 mm	17.0 mm		7.5 mm
		5x	11.4 mm	18.2 mm		6.0 mm
		6x	7.8 mm	18.9 mm		5.0 mm
		7x	4.0 mm	19.5 mm		4.5 mm
		8x	0.0 mm	19.9 mm		4.0 mm
	515-540 nm	1x	10.3 mm	0.0 mm	≥ 97 %	9.0 mm	螺口直徑55.0 mm或30x1mm連接螺紋	627443
		2x	17.5 mm	11.4 mm		9.0 mm
		3x	17.0 mm	15.2 mm		9.0 mm
		4x	14.6 mm	17.0 mm		7.5 mm
		5x	11.4 mm	18.2 mm		6.0 mm
		6x	7.8 mm	18.9 mm		5.0 mm
		7x	4.0 mm	19.5 mm		4.5 mm
		8x	0.0 mm	19.9 mm		4.0 mm
	1030-1080nm	1x	11.5 mm	0.0 mm	≥ 97 %	9.0 mm	螺口直徑55.0 mm或30x1mm連接螺紋	606997
		2x	18.7 mm	11.4 mm		9.0 mm
		3x	18.2 mm	15.2 mm		9.0 mm
		4x	15.8 mm	17.0 mm		7.5 mm
		5x	12.6 mm	18.2 mm		6.0 mm
		6x	9.0 mm	18.9 mm		5.0 mm
		7x	5.2 mm	19.5 mm		4.5 mm
		8x	0.0 mm	20.0 mm		4.0 mm

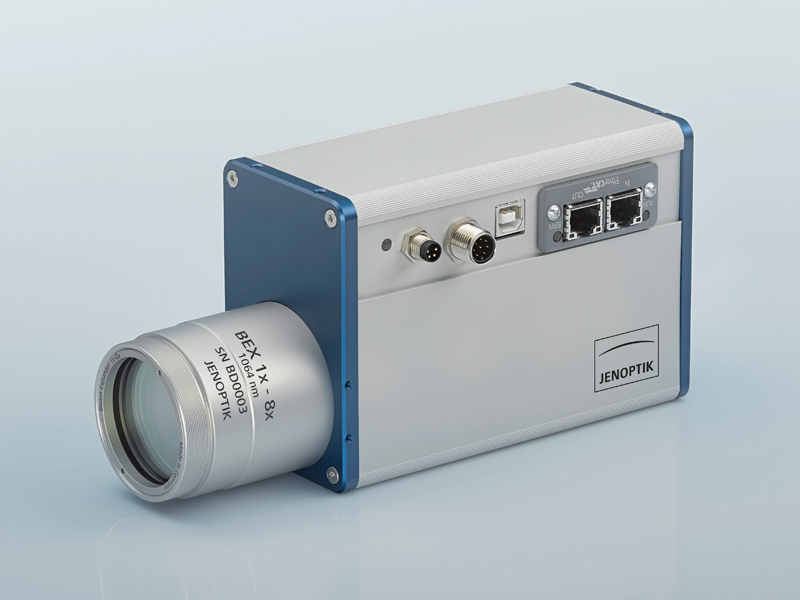

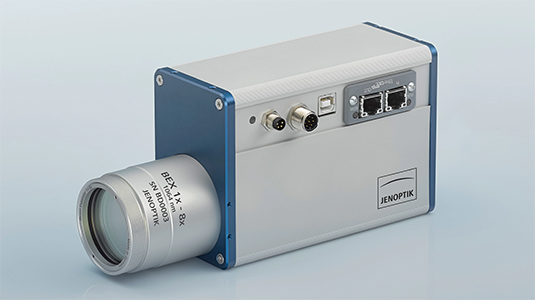

BEX-M系列電動可調可變放大倍率擴束鏡

BEX-M系列電動可調擴束鏡簡化了激光材料加工中的生產步驟，借助相應的軟件接口，可以輕松集成到任何激光材料加工系統中。

通過軟件命令將縮放系數從1x無縫調整到8x
有針對性地調整光束的發散度，閉環模式下的焦點補償
出色的光束穩定性，確保持續的高質量
集成的軟件功能可減少設置時間以提高生產效率

電動可調可變放大倍率擴束鏡

	波長	355nm	515-540nm	1030-1080nm
機械部分	無級調節增量的擴束倍率	<0.01
	配置更改時間	<3s（從1x到8x）
	重量	<1.2kg
	外部尺寸	210x74.8x98.2mm
光學部	透鏡材料	熔融石英
	最大剩余發散角	在6mm光斑直徑時<1mrad (輸入處)
	GDD	339fs2;(1030-1080nm);1580fs2;(515-540nm;2810fs2;(355nm)
	鍍膜脈沖損傷閾值	5.0J/cm2* (τ/[ns])^0.30;5.0MW/cm2[1030-1080nm] 2.5J/cm2* (τ/[ns])^0.35;2.5MW/cm2[515-540nm] 1.0J/cm2* (τ/[ns])^0.40;1.0MW/cm2[355nm]
	系統脈沖損傷閾值	0.35J/cm2(τ/[ns])^0.30;0.35MW/cm2[1030-1080nm] 0.20J/cm2(τ/[ns])^0.35; 0.20MW/cm2[515-540nm] 0.10J/cm2*(τ/[ns])^0.40; 0.10MW/cm2[355nm]
	透過率	≥97%
	光束指向穩定性	≤0.3mrad
電氣部分	供電電壓	24±3V\|<1.5A
	標準控制接口（可選）	USB、數字接口（5V TTL 高電平3.7…7 V（可配置））、以太網、 ProfiNet、 RS485、 RS232等
	軟件界面	C、C++、C、LabVIEW、Excel
	軟件協議	文本協議、二進制協議
環境條件	運行環境溫度	5℃-40℃（非結露）
	儲存溫度	0℃-70℃（非結露）

備注：1.可按要求定制其他紅外波長（如：980nm）；2. 可根據要求增加附加選項，如安裝支架、可調范圍、自適應光纖耦合附加組件、可調光纖耦合附加組件、可調光束偏轉裝置等。
