ST-EBS系列摻鉺光纖寬帶光源

平整型寬帶光源和梳狀寬帶光源可設計用于光學器件測試、EDFA摻鉺光纖放大器系統的評估和光鏈路特征分析。

特征

• EELED寬帶光源比典型EELED明亮幾千倍

• 獨特的光源對應不同的應用程序

• 輸出光非偏振

• 光譜較寬，平整性好

• 穩定性高5 mdB/h

應用

• 寬動態波段光學器件測試

• 精準的EDFA增益譜測量

• 通信系統測試

• 光鏈路特征分析

• 局域網用于頻譜分割和光碼分復用系統

• 生物醫學成像

• 傳感器系統和光纖陀螺

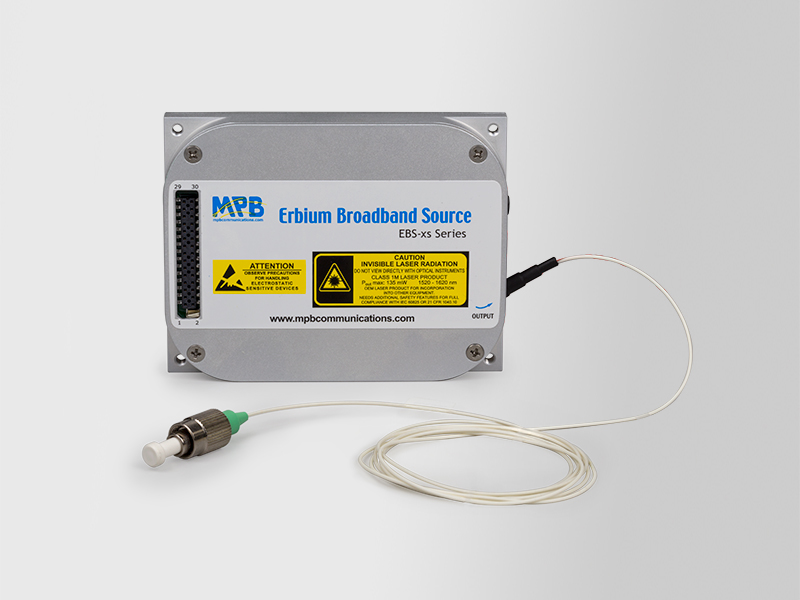

ST-EBS-xs系列微型寬帶光源

特征

• 微型寬帶光源有著極低的輸出波紋和較高的穩定性

• 帶寬能覆蓋C波段和L波段，有效應用于光學傳感和光譜分析

• 簡潔方便 （MSA型）

• 輸出功率可達20dBm

• 穩定性< ± 50 mdB/hr

• 可用于C波段和L波段

• 工藝終端界面

• 可定制

應用

• 應用于光學器件（如AWGs和FBGs）的寬動態范圍表征

• 可替代多個分布式反饋（DFB）激光器和多路電通信測試設備

• 精確測量EDFAs，包括光譜損失值

• 局域網用于頻譜分割和光碼分復用系統

• 寬帶光纖的PMD值測量

• 光纖陀螺

• 白光干涉儀

• 光纖傳感系統

• 光譜儀

特性參數

DWDM梳狀光源

梳狀寬帶光源旨在模擬DWDM信號傳輸?shù)焦饫w鏈路，是非常理想的設計，可以代替昂貴的分布式反饋（DFB）激光器。非常適用于DWDM放大增益測量和噪聲圖譜測量。

特征

• 可替代90 分布式反饋（DFB）激光器

• 輸出功率可達22dBm

• 極好的消光比(>47 dB)

• ITU-T通路柵格是50GHz或100GHz

• 可覆蓋通信C波段和L波段

應用

• 在全頻道加載條件下同時測量光學放大器增益平整度和噪聲圖譜

• 測量完整的C波段光噪信比（OSNR）和光纖放大系統

• 測量反應器內拉曼光譜覆蓋C波段的量級，測試密集波分復用系統（DWDM）光學器件

技術參數

• 其它功率可調

• 預熱60min

• 測量光譜分辨率20pm

ST-EBS-7514系列雙頻帶摻鉺寬帶光源

穩定的雙頻光源為光學器件的測試提供了強大的傳輸光源，為高損耗無源光學器件在C波段和L波段的表征提供了統一的動態范圍。

特征

• 輸出功率可達14dBm

• 能覆蓋C波段和L波段的寬帶

• 光譜3dB帶寬平整度達到76nm以上

應用

• DWDM組件C&L波段的光譜測量

• 復合C波段、L波段或雙波段的測試系統

• 光譜分割在局域網內測得雙寬帶EDFAs的增益平整度

• 高靈敏PMD測量

• 光纖傳感系統和光纖陀螺

•  白光干涉儀

技術參數

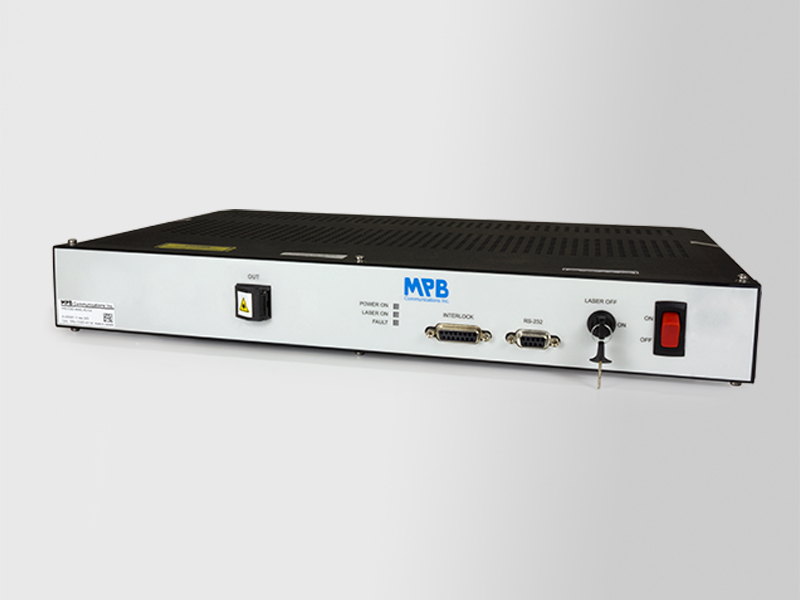

高功率高平整度寬帶光源

ST-EBS-4022系列, ST-EBS-4022L系列, ST-EYBS-3527系列

ST-EBS-4022

ST-EBS-4022系列摻鉺寬帶光源是極其穩定、平坦的寬帶光源，輸出功率22dBm，光譜寬度達40nm，能覆蓋C波段。該光源選用半導體激光作為泵浦源，利用放大的自發輻射（ASE），使輸出光譜的平整度更好，1dB光譜寬度從1527nm到1567nm。

ST-EBS-4022系列摻鉺寬帶光源與間隔100-GHz的分布式反饋激光器（DFB）有著具有相同功率和光譜密度，可以大大降低通訊測試設備的成本。高功率、高平整度的寬帶光源也適用于頻譜分割系統和光碼分復用系統。

高功率ST-EBS-4022系列摻鉺寬帶光源可廣泛應用于如陣列波導的無源器件的動態波普表征，測量過程無需重復記錄，結果精確有效。

應用

• 應用于光學器件（如AWGs和FBGs）的寬動態范圍表征

• 可替代多個分布式反饋（DFB）激光器和多路電通信測試設備

• 精確測量EDFAs，包括光譜損失值

• 局域網用于頻譜分割和光碼分復用系統

• 寬帶光纖的PMD值測量

• 光纖傳感系統

• 光纖陀螺

• 白光干涉儀

ST-EBS-4022L

特征

• 高穩定性、高平整度的寬帶光源可覆蓋L-波段，傳輸功率21dBm，光譜寬帶40nm

• 利用放大的自發輻射（ASE）使輸出光譜平整度由1567nm到1607nm

• 廣泛應用于如陣列波導的無源器件的動態波普表征

應用

• 應用于光學器件（如AWGs和FBGs）的L波段寬動態范圍表征

• 可替代多個分布式反饋（DFB）激光器和多路電通信測試設備

• 精確測量EDFAs，包括光譜損失值

• 局域網用于頻譜分割和光碼分復用系統

• 寬帶光纖的PMD值測量

• 光纖傳感系統

• 光纖陀螺

• 白光相干儀

ST-EYBS-3527

特征

• 高功率、高平整度寬帶光譜源可覆蓋C波段，輸出功率27dBm，光譜寬帶可達35nm

• 精準的C波段動態范圍內損耗測定

• 配有輸出隔離以保護設備在測試過程中的被反射。

應用

• DWDM組件C波段的光譜測量

• EDFA增益光譜測量

• 通信系統測試

• 寬帶光纖的PMD值測量

• 光纖傳感系統和光纖陀螺

技術參數

SLD系列寬帶光源

我們也提供多種基于SLD的寬帶光源。包括緊湊的可應用于工業的光源模塊和可用于實驗室臺式的寬帶光源。光源模塊都可模擬和數字控制。所有光源都集成了高精度的驅動電路，具有穩定可靠的性能。所有的光源都通過RoHS認證。

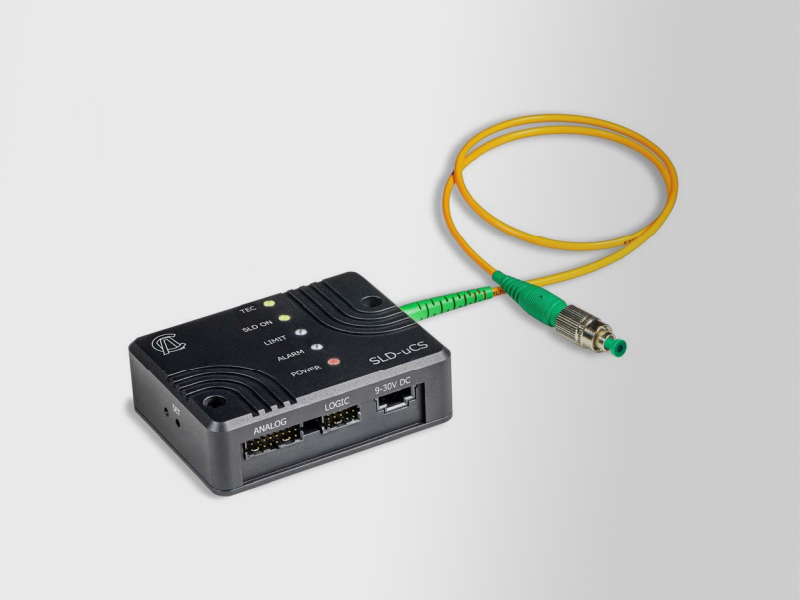

SLD-mCS

SLD-mCS系列是小型寬帶光源模塊。 包含模擬控制的微型單SLD寬帶光源。9-30V直流電源供電。LD可調制達50-kHz。控制模式ACC-APC可切換?？梢约沈?qū)動電流不超過400mA的SLD。

SLD-sCS

SLD-sCS系列是小型寬帶光源模塊。包含包含模擬控制的微型單SLD寬帶光源.9-30v直流電源供電。SLD 可調制達50 KHz?？刂颇Ｊ紸CC-APC可切換。可以集成驅動電流不超過400mA的SLD。

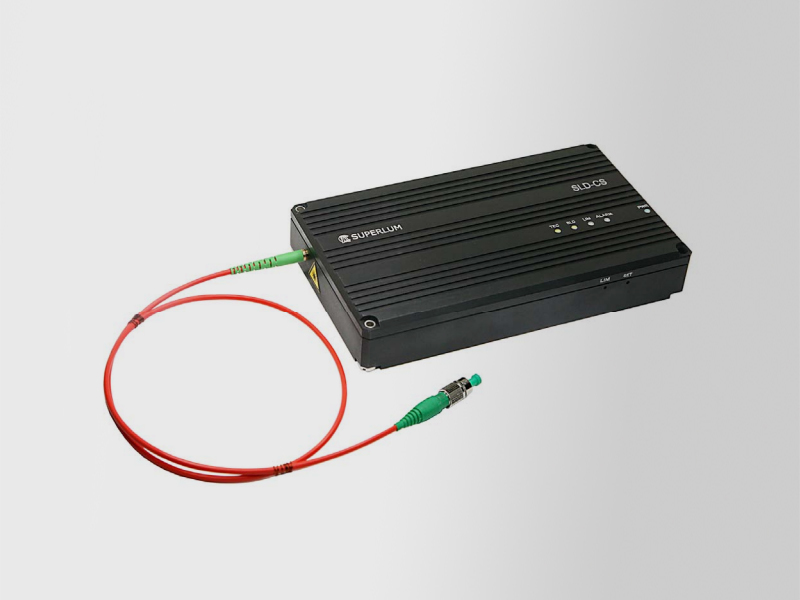

SLD-CS

SLD-CS系列緊湊型高功率寬帶光源模塊具有極高的輸出功率，內置光隔離器，高穩定性，單模尾纖輸出。SLD可調制達50-kHz。9-30V電源供電。控制模式ACC-APC可切換。可以集成驅動電流不超過400mA的SLD。

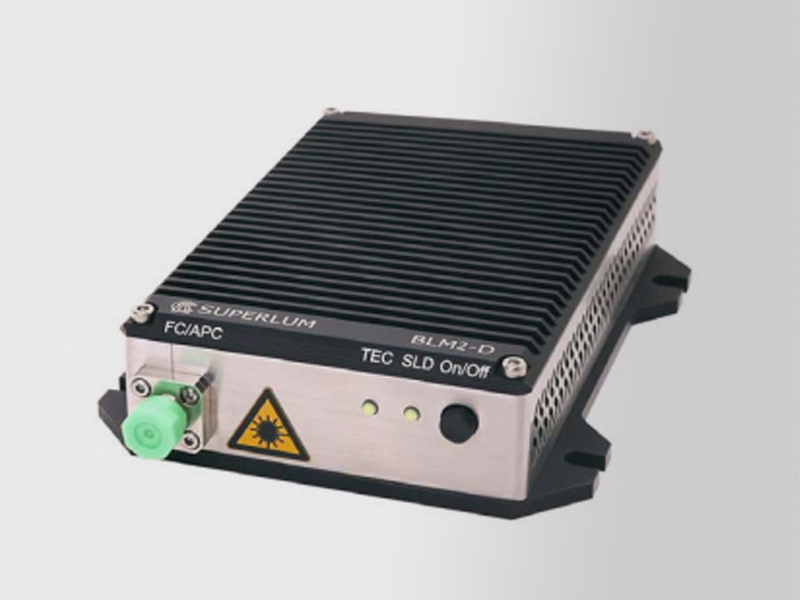

BLM2-D

BLM2-D系列微型寬帶光源集成了兩個不同波段的SLDs。具有高達200nm的超寬發射光譜，高達12mW的輸出光功率，超高穩定性，低噪聲，5V直流供電，RS-232和 TTL控制，結構緊湊（100*120*31mm）。

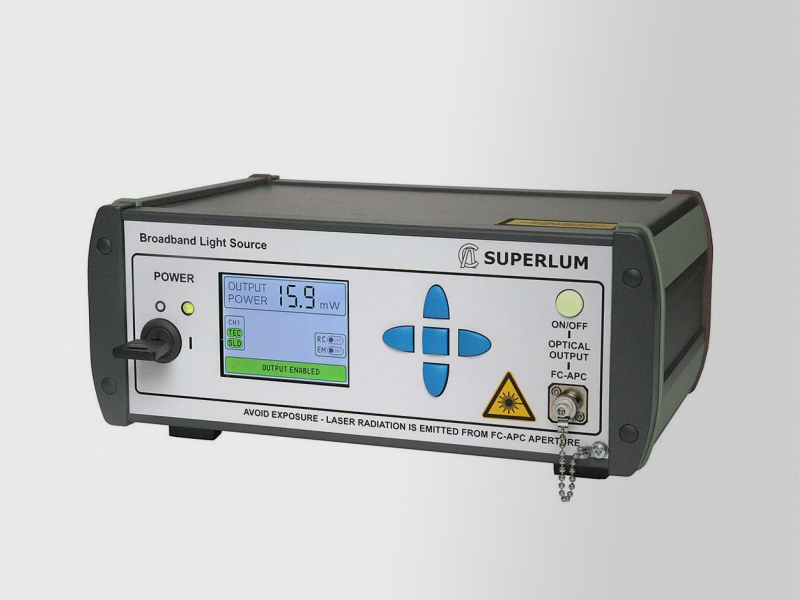

M-S

M-S具有高功率單SLD臺式光源，集成光隔離器，輸出功率高達30mW。

M-D,M-T,M-Q

SM-D，M-T和 M-Q系列寬帶光源具有擴展帶寬的多SLD臺式寬帶光源。輸出功率高達20mW，帶寬可以達到200nm以上。

掃頻光源半導體激光器

此系列是一系列新型可調諧半導體激光器，用于需要快速、精確波長調諧的應用，具有掃描“瞬時”波長的可重復性。在所有可能的應用中，最重要的是光學相干層析成像（包括全場OCT）、生物醫學成像、干涉測量、光學光譜、光纖傳感和光學元件表征。

掃描器的光學方案是基于外部光纖環形腔和作為增益介質的寬帶半導體光放大器（SOA）。SOA模塊的寬頻帶特性及其高光纖對光纖增益允許在3mw的輸出功率下達到50nm以上的波長調諧范圍。

掃頻光源是一種具備波長快速掃描功能的外腔式可調諧半導體激光器，調諧精度高，波長重復性高。在所有可能的應用中，最重要的是光學相干層析成像（包括全場OCT）、生物醫學成像、干涉測量、光學光譜、光纖傳感和光學元件表征。

此系列是基于一個光纖外部環形腔和一個寬帶的半導體光放大器。寬帶寬以及高增益的SOA模塊使得此系列的波長可調諧范圍在輸出功率為3mW時還能超過50nm。

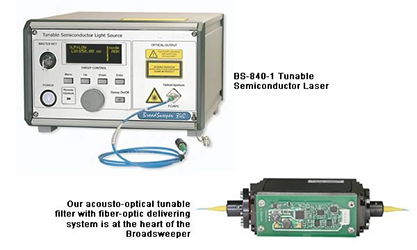

BS-840-1 可調諧半導體激光器

此系列的選頻裝置是一個帶主動溫控的調諧高速窄帶AOTF。該濾波器具有從0.2到0.8nm（FWHM）的非常窄的光譜通帶。AOTF保證了激光器波長的穩定性，波長選擇的精度，很好的波長重復性，掃描的速度以及非常高的掃描的線性。由于完美的AOTF調諧特性，該激光器在寬光譜范圍內提供k線性波長調諧。

除了SOA和AOTF，激光器的其他重要元件還有光纖耦合器、光隔離器和在線光功率監測儀。這些器件都是完全為適合的寬帶光譜而定制設計的。AOTF的準直依賴于高質量的非球面透鏡。此鏡片無像差，它不僅可以從AOTF獲取高質量的光斑，還可以獲得最大的光纖耦合效率。為確保長期運行不會出現光學元件出現錯位，我們將濾波器和鏡片等都封裝到一個完整密封的殼體內。我們采用的熊貓型保偏光纖以保證在任何條件下光偏振的高穩定性。前面板的光端口提供小于-50db超低自放大輻射和最小消光為18db的光信號。我們大多數光纖元件都是用保偏光纖環形器來保證保證激光輸出的高平均值。

激光器采用模塊化設計，將幾個插件模塊（電源、可調諧光學模塊溫控和芯片等）全部集成一體，全封裝在一個緊湊的箱體內，臺式設計方便使用。另外我們配套的驅動器也可對激光器進行精確、可靠和安全的控制。同時也對半導體激光器進行了所有必要的保護措施，如瞬態抑制、過溫保護、開路保護和激光電流限制等。自控功率模式可非?？斓恼{(diào)整光功率控制回路和掃頻速度。

此激光器包含下列操作模式

全調諧范圍內的任一波長下連續波工作。可通過面板或計算機進行調整。在計算機內觸發模式下，切換兩個不同波長可在100ms內完成。用戶可選任意波長上進行工作，波長選擇精度為50pm

可在全波段范圍內或指定波段范圍內（不少于5nm）。內外觸發模式都可。

在同一個重復頻率下連續切換任意兩個不同的波長。頻率范圍包括13個出廠設置值?？筛鶕?jù)要求對重復頻率進行自定義設置。

當內部觸發時，設備產生同步脈沖。后面板的BNC連接器需與激光器和所測設備同步。外部觸發模式為TTL兼容的觸發信號。

掃頻器最大輸出功率為3mW。如需要更大功率的應用，可以配一個光功率助推器功率可提升至20 mW。

激光輸出通過操作前面板的帶FC/APC接頭的光纖插座和2.0窄鍵來控制。此設備配備有一根保偏光纖。還可按客戶需求提供單模光纖。

遠程控制能力

此設備可通過RS232 DTE端口與計算機連接來進行遠程控制。同時配備了必要的連接軟件。

激光安全防護措施

此儀器配套的激光安全措施包括：主鑰匙控制、遠程聯鎖連接、視覺/聽覺報警、信息警示貼等。符合IEC 60825-1ed 2007-03的要求。

根據譜寬和掃頻速度，我們有以下幾種型號的產品可供選擇。有關產品的標準版本，請參閱下表。

* 包含內部光功率助推器

技術規范

• 供電要求：110VAC 或 220 VAC, 50 Hz 或 60 Hz

• 功耗：20W / 25 W*

• 運行溫度：+15 °C 至 + 30 °C

• 儲蓄溫度：0 °C 至 +40 °C

• 外形尺寸 (W × H × D)：257×170×325mm /362×160×326mm*

• 重量：9 kg /12 kg*

* 以上是針對帶有內部光功率助推器的型號,我們提供產品定制服務?？筛鶕?jù)客戶要求更改參數（例如：輸出功率水平、目標波長調諧范圍、掃頻速度限制等），如有需求請聯系我們。

主振蕩器功率放大SLD系統

我們的MOPA-SLD-850是一種超高功率的SLD光源，具有高功率電平（10mW）和對光反饋極弱的靈敏度。是利用MOPA（主振蕩器功率放大器）結構的光學方案來實現的?？蓞⒖聪旅娴腗OPA方案的簡化結構圖。作為主光源的中等功率SLD提供6～10mW的光功率，其相對寬的光譜為10～20 nm，中心波長850 nm。通過隔離度高于-25dB的適配的光隔離器后，通過光譜匹配的半導體光放大器將功率提高到50mW的水平。這種光學配置的主要優點是其對光反饋的敏感性較弱，因6～10mW的輸入功率可使SOA達到較深的飽和水平。在這種情況下，無需在SOA的輸出端安裝光隔離器以防止光反饋。此外，這還可以消除與隔離器內插入損耗相關的任何不希望的功率下降，該功率下降達到2dB。MOPA方案的另一個優點是它僅使用保偏光纖而沒有使用單模光纖耦合元件。大多數光纖組件都是基于快速軸截止技術構建的，該技術保證了MOPA輸出較高的PER值＞18dB。

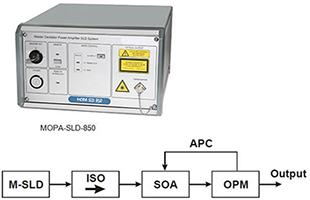

MOPA光學方案框圖（簡化版）

• M-SLD – 主 SLD.

• ISO – 隔離器

• SOA – 半導體光學放大器

• OPM – 光功率監測器

• APC – 自動功率控制

此儀器為結構緊湊的臺式設備，可在實驗室和機加上使用，操作方便。該儀器采用模塊化設計，由一個主模塊和幾個插件模塊（如電源、光學單元、溫控、芯片U等）組成，配有高精度帶FC/APC光學插座的保偏光纖和2.0 mm窄鍵耦合控制輸出（可按要求提供其他長度）。

此儀器的電子驅動包括兩個獨立的、高精度、低噪音、恒功率電流和溫度控制的驅動器。該器件給主SLD和SOA的提供安全的電流和溫控用以保護SLD。其中最重要的保護措施是軟啟動、導通暫態抑制、過溫保護、開路保護和抽運電流限制。

MOPA-SLD-850既可面板直接操作，也可以經由RS-232端口用計算機遠程操作。此儀器運行不需要進行任何調整，因其在出廠前已預先設置。儀器的后面板有一個數字輸入端口可對SOA的驅動電流進行脈沖調制（打開或關閉），其最大調制頻率為50khz。

我們可按客戶當?shù)毓╇娨筇峁?20VAC和110VAC兩種選項，下單前告知。

SLD光源是一種性能優良的高功率無散斑寬帶光源，在光學相干層析成像系統、光纖陀螺、光譜學等領域有著廣闊的應用前景。

激光安全防護措施

此儀器滿足3B級激光產品的激光安全要求，其配套的激光安全措施包括：主鑰匙控制、遠程聯鎖連接、視覺/聽覺報警、信息警示貼等。符合IEC 60825-1ed 2007-03規定的要求。

***我們提供產品定制服務?？筛鶕?jù)客戶要求更改參數（例如：輸出功率電平、光譜特性等），如有需求請聯系我們。
