第 1 章 LBO晶體的基礎知識

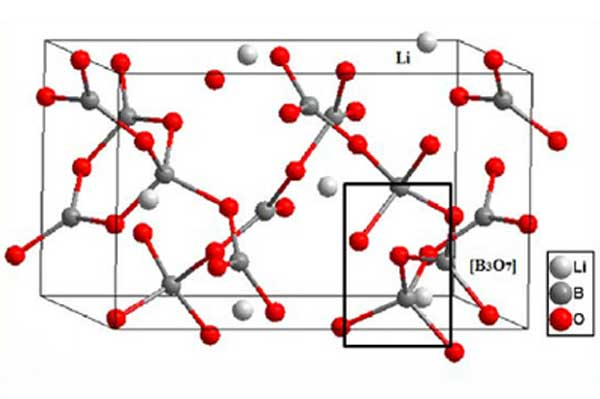

LBO晶體的晶體結構和物理性質：

LBO是一種單斜結構的非中心對稱晶體，屬于空間群C2（點群2）。LBO的晶體結構由三硼酸根(BO3)和鋰(Li)離子組成。BO3基團呈三角形排列，在晶體結構中形成六元環。Li離子占據BO3基團之間的間隙位置。

LBO晶體具有優異的物理特性，如高熱穩定性、高損傷閾值和寬透明度范圍。與其他非線性晶體相比，LBO 的熱導率相對較低，這使得它更容易受到熱效應的影響。然而，可以通過在晶體生長和器件操作期間使用適當?shù)睦鋮s技術來減輕這種情況。

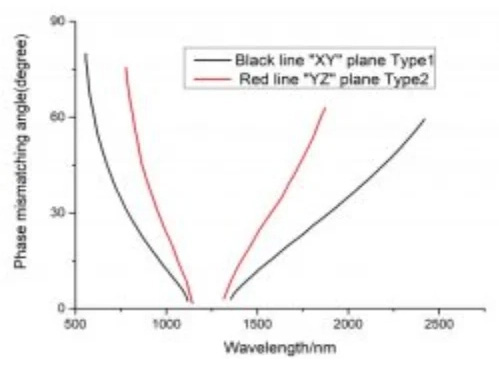

LBO晶體中的相位匹配條件：

LBO晶體最關鍵的特性之一是其實現相位匹配以實現高效頻率轉換的能力。相位匹配是基波和諧波的波矢量匹配的條件，從而能夠?qū)⒒l率轉換為諧波頻率。LBO晶體中的相位匹配條件取決于多種因素，例如晶體取向、溫度和波長。

在 LBO晶體中實現相位匹配的最常見方法是角度調諧，即旋轉晶體以找到滿足相位匹配條件的最佳角度。最佳角度取決于非線性過程的類型、波長和晶體厚度。在 LBO晶體中實現相位匹配的其他方法包括溫度調諧和準相位匹配。

LBO晶體的非線性光學系數：

LBO晶體的非線性光學系數在決定倍頻和其他非線性光學過程的效率方面起著至關重要的作用。最重要的系數是二次諧波產生 (SHG) 系數，它負責 LBO晶體中的倍頻。LBO的倍頻系數比常用的非線性晶體磷酸二氫鉀（KDP）高約1.5倍。

LBO晶體的SHG系數取決于多種因素，例如晶體取向、溫度和晶體質量。LBO晶體中獲得最大倍頻效率的最佳晶體方向是 I 型相位匹配方向，它對應于輸入和輸出偏振之間的 90 度角。

LBO晶體生產的晶體生長方法：

已經開發出多種晶體生長方法來生產高質量的 LBO晶體。最常用的方法是直拉法、助熔劑法和頂晶溶液生長（TSSG）法。

直拉法是一種成熟的生長大型、高質量單晶的技術。它包括在坩堝中熔化起始材料，并從熔體中緩慢拉出籽晶，同時旋轉晶體以保持均勻生長。助熔劑法是另一種常見的技術，涉及將起始材料溶解在助熔劑中并緩慢冷卻溶液以形成晶體。

TSSG方法是一種相對較新的技術，因其能夠生產低缺陷密度的高質量晶體而受到歡迎。它涉及使用籽晶從過飽和溶液中引發晶體生長。TSSG方法可以生產具有受控缺陷密度和取向的晶體，這對于實現最佳相位匹配條件至關重要。

總之，本章概述了 LBO晶體的基礎知識，包括晶體結構、物理性質、相位匹配條件、非線性光學系數和晶體生長方法。了解這些特性對于設計和生長適用于各種應用的高質量 LBO晶體至關重要

第 2 章 LBO晶體的晶體生長技術

晶體生長是生產高質量LBO晶體的關鍵步驟。晶體生長技術的選擇可以顯著影響所得晶體的晶體質量、缺陷密度和光學特性。本章詳細討論了用于 LBO晶體生產的不同晶體生長技術。

直拉法：

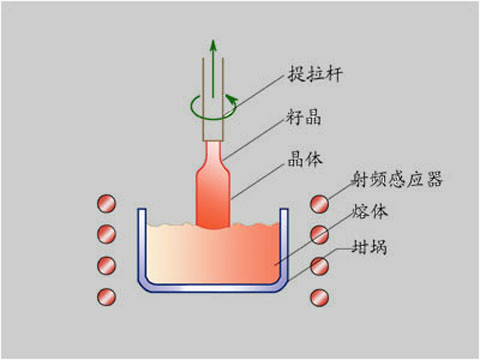

直拉法是一種成熟的晶體生長技術，幾十年來一直用于生產高質量單晶。在此方法中，起始材料，通常是氧化鋰 (Li2O) 和氧化硼 (B2O3)，在高溫（900 °C 以上）下在坩堝中熔化。將籽晶（通常是小型 LBO晶體）緩慢浸入熔體中，并以受控速率拉起，同時旋轉以保持均勻生長。當籽晶被拉起時，它不斷熔化并凝固形成單晶。

直拉法可以生產具有優異晶體質量和低缺陷密度的大型 LBO晶體。然而，該方法相對較慢，需要仔細控制溫度、旋轉和提拉速率以保持均勻生長。此外，高溫熔體會與坩堝材料發生反應，導致所得晶體中出現雜質和缺陷。

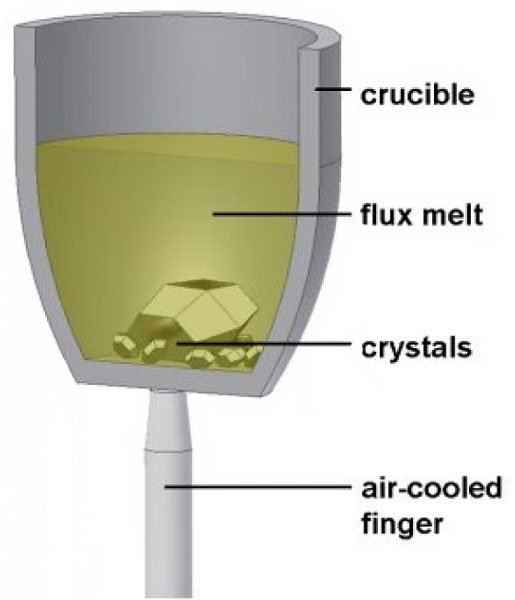

助熔劑法：

助熔劑法是LBO晶體生產的另一種常用技術。在此方法中，起始材料在高溫（800 °C 以上）下溶解在助熔劑中，助熔劑通常是氟化鉀 (KF) 和氧化硼 (B2O3) 的混合物。然后將溶液緩慢冷卻以形成LBO晶體。

助熔劑法可以生產缺陷密度低、光學質量高的大型 LBO晶體。使用助熔劑有助于減少晶體中的雜質和缺陷，從而提高晶體質量。然而，助熔劑方法可能難以控制，并可能導致晶體生長不均勻和晶體形狀不規則。

頂晶溶液生長 (TSSG) 方法：

頂晶溶液生長（TSSG）方法是一種相對較新的技術，近年來在生產高質量 LBO晶體方面得到了普及。在此方法中，將小籽晶放置在生長容器中的起始材料（通常是 Li2O 和 B2O3）的過飽和溶液頂部。然后將溶液緩慢冷卻以允許晶體從晶種生長。

TSSG方法可以生產具有低缺陷密度和優異光學性能的高質量 LBO晶體。籽晶的使用有助于控制晶體取向和缺陷密度，從而提高晶體質量。該方法也相對較快，可以產生高生長速率的晶體。然而，TSSG方法需要仔細控制冷卻速率、籽晶尺寸和起始材料的濃度，以保持均勻的晶體生長。

混合方法：

還開發了一種結合了直拉法和 TSSG方法優點的混合方法來生產 LBO晶體。在此方法中，首先使用 TSSG方法生長小籽晶，然后將晶體附著在棒上并用作直拉法的籽晶。所得晶體是一種雜化晶體，具有低缺陷密度和高光學質量。

結論：

晶體生長是生產高質量LBO晶體的關鍵步驟。晶體生長技術的選擇可以顯著影響所得晶體的晶體質量和光學特性。直拉法、通量法和 TSSG 法是生產 LBO晶體最常用的技術，每種技術都有其優點和缺點。直拉法可以生產質量?jī)?yōu)良的大單晶，而助熔劑法可以減少晶體中的雜質和缺陷。TSSG方法可以精確控制晶體取向和缺陷密度，混合方法結合了 TSSG 和 Czochralski 方法的優點。

晶體生長方法的選擇取決于幾個因素，例如所需的晶體尺寸、質量和應用要求。此外，必須仔細控制晶體生長參數，例如溫度、冷卻速率和晶種尺寸，以保持均勻生長并達到所需的晶體質量?？偟膩碚f，本章討論的晶體生長技術為高質量 LBO晶體的生產方法提供了寶貴的見解。了解這些技術對于晶體生長工藝的設計和優化以及用于光學和光子學各種應用的高質量 LBO晶體的生產至關重要。

第 3 章 LBO晶體的表征方法

LBO晶體的表征對于了解其特性并優化其在各種應用中的性能至關重要。本章討論用于 LBO晶體的不同表征方法。

X射線衍射（XRD）：

X 射線衍射是確定 LBO晶體的晶體結構和取向的強大技術。XRD 涉及將 X 射線束照射到晶體上并測量散射 X 射線的強度和方向。通過分析散射的 X 射線，可以確定晶體結構和取向。XRD 可用于識別 LBO晶體的晶體結構和取向，這對于在各種應用中實現最佳相位匹配條件至關重要。XRD 還可用于確定晶體質量和晶體中的缺陷，例如孿生和位錯。

光學顯微鏡：

光學顯微鏡是表征 LBO晶體表面形態和缺陷的常用技術。光學顯微鏡涉及用光束照射晶體并通過顯微鏡觀察反射或透射光。通過分析表面形貌和缺陷，可以確定晶體質量。

光學顯微鏡可用于識別表面缺陷，例如劃痕、裂紋和凹坑，這些缺陷可能會影響晶體在各種應用中的性能。光學顯微鏡也可用于確定晶體的厚度和均勻性。

拉曼光譜：

拉曼光譜是表征 LBO晶體振動特性的強大技術。拉曼光譜涉及將激光束照射到晶體上并測量不同波長的散射光。通過分析散射光，可以確定晶體的振動模式和頻率。

拉曼光譜可用于識別 LBO晶體中的雜質和缺陷，這些雜質和缺陷會影響其在各種應用中的性能。拉曼光譜還可用于確定晶體質量和相純度。

二次諧波產生 (SHG) 測量：

SHG測量是表征 LBO晶體非線性光學特性的常用技術。SHG測量是將特定波長的激光束照射到晶體上并測量晶體產生的二次諧波的強度。通過分析二次諧波的強度，可以確定晶體的非線性光學系數。

SHG測量可用于確定 LBO晶體的非線性光學系數，這對于優化其在各種應用中的性能至關重要。SHG測量還可用于確定晶體質量和缺陷，例如域結構和不均勻性。

光致發光 (PL) 光譜：

PL光譜是一種用于表征 LBO晶體發光特性的強大技術。PL光譜涉及將激光束照射到晶體上并測量不同波長的發射光。通過分析發射的光，可以確定晶體的發光特性和缺陷。PL光譜可用于識別 LBO晶體中的雜質和缺陷，這些雜質和缺陷會影響其在各種應用中的性能。PL光譜還可用于確定晶體質量和均勻性。

結論：

表征方法對于了解 LBO晶體在各種應用中的特性和優化性能至關重要。XRD、光學顯微鏡、拉曼光譜、SHG測量和 PL光譜是表征 LBO晶體最常用的技術。表征方法的選擇取決于幾個因素，例如所需的信息、晶體尺寸和應用要求。必須仔細控制表征參數，例如激光波長、測量條件和樣品制備，以獲得準確可靠的結果。

總體而言，本章討論的表征方法為 LBO晶體的表征方法提供了寶貴的見解。了解這些方法對于光學和光子學中各種應用的 LBO晶體的設計和優化至關重要。除了本章討論的方法之外，還有其他幾種技術可用于表征 LBO晶體，例如原子力顯微鏡 (AFM)、透射電子顯微鏡 (TEM) 和傅里葉變換紅外光譜 (FTIR) ）。技術的選擇取決于需要表征的具體屬性，例如晶體結構、缺陷和光學屬性。值得注意的是，本章討論的表征方法不僅限于LBO晶體，也可以應用于其他非線性晶體。這些方法的理解和應用對于各種非線性光學器件和應用的開發和優化至關重要。

第 4 章 LBO晶體的應用

LBO晶體具有獨特的特性，使其成為光學和光子學領域各種應用的理想選擇。本章討論 LBO晶體的一些最常見的應用。

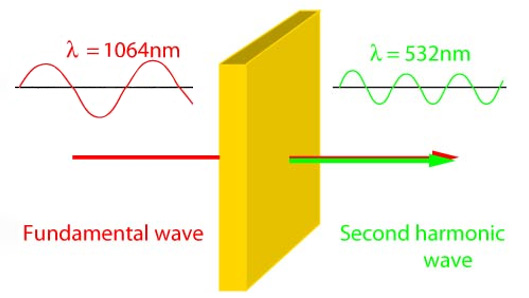

倍頻：

LBO晶體最常見的應用之一是倍頻，即激光束的基頻加倍以產生更高頻率的輸出。LBO晶體具有較高的二次諧波生成 (SHG) 系數，這使其成為高效倍頻的理想選擇。

倍頻可用于各種應用，例如激光打印、激光冷卻和量子光學。在激光打印中，倍頻用于產生具有鮮明對比度和鮮艷色彩的高質量圖像。在激光冷卻中，倍頻用于將原子和分子冷卻到極低的溫度，以適應各種應用，例如量子計算和原子鐘。在量子光學中，倍頻用于生成糾纏光子對以進行量子信息處理。

光參量放大 (OPA)：

光參量放大 (OPA) 是一種非線性過程，涉及將高能光子轉換為兩個低能光子。LBO晶體具有較高的非線性系數，這使其成為高效 OPA 的理想選擇。

OPA 可用于各種應用，例如生物醫學成像、光譜學和電信。在生物醫學成像中，OPA 用于生成生物組織的高分辨率圖像，提高對比度并降低光毒性。在光譜學中，OPA 用于生成可調諧光源，用于各種應用，例如化學分析和材料表征。在電信領域，OPA 用于放大和轉換光通信系統中的信號。

和頻生成 (SFG)：

和頻生成 (SFG) 是一個非線性過程，涉及將兩個輸入光子轉換為頻率等于輸入頻率之和的單個輸出光子。LBO晶體具有較高的非線性系數，這使其成為高效 SFG 的理想選擇。

SFG 可用于各種應用，例如表面科學、分子光譜和環境監測。在表面科學中，SFG 用于研究材料的表面特性，例如表面上分子的方向和堆積密度。在分子光譜學中，SFG 用于探測各種環境（例如液體和氣體）中分子的振動特性。在環境監測中，SFG用于檢測水和空氣中的污染物和污染物。

光參量振蕩 (OPO)：

光參量振蕩 (OPO) 是一種非線性過程，涉及在諧振腔中將高能光子轉換為兩個低能光子。LBO晶體具有較高的非線性系數，這使其成為高效 OPO 的理想選擇。

OPO 可用于多種應用，例如量子光學、光譜學和計量學。在量子光學中，OPO 用于生成壓縮光態，用于各種應用，例如量子通信和量子傳感。在光譜學中，OPO 用于生成可調諧光源，用于各種應用，例如化學分析和材料表征。在計量學中，OPO 用于生成頻率梳以進行精確的頻率測量。

結論：

LBO晶體具有獨特的特性，非常適合光學和光子學中的各種應用，例如倍頻、OPA、SFG 和 OPO。LBO晶體的理解和優化對于各種非線性光學器件和應用的開發和優化至關重要。本章討論的應用不僅限于 LBO晶體，也可以應用于其他非線性晶體。各種非線性光學器件和應用的開發和優化依賴于對這些技術的理解和應用。如果您需要對高功率二極管泵浦固體激光器的進行二倍頻或者三倍頻，您應該嘗試使用我們的無損傷超光滑LBO晶體！我們提供的LBO晶體具有出色的表面質量，劃痕為2/1，可定制0/0，并具有極低的吸收系數：在1064nm時達到1-2ppm/cm，另外，我們可以提供尺寸高達50×50mm2且最大長度為40mm的大尺寸LBO元件。請點擊http://www.hebmc.cn/optical/lbo-crystal.html了解更多LBO晶體產品信息。
